Универсальный прицеп для лодки и грузов: какие бывают, как сделать

Как правильно выбрать прицеп на катер

Для того, чтобы ваша покупка оказалась удачной, следует обратить внимание на следующие характеристики лодочных прицепов

Соответствие габаритов. Прицеп должен максимально подгоняться под параметры конкретного судна, чтобы шло правильное распределение нагрузки на ось и колеса. При этом желательно, чтобы был небольшой «запас». Так, прицеп для катера 8 метров в длину должен быть не менее 8, 5 м, и выдерживать вес равный массе судна с мотором, оборудованием и принадлежностями для рыбалки или водных прогулок.
Гибкая настройка. Для надежной фиксации и безопасной перевозки необходима тщательная регулировка креплений и несущих элементов. Поэтому, чем больше возможностей регулировать расстояние, углы наклона и высоту деталей, тем лучше прицеп.
Наличие лебедки.Приспособление для спуска лодки с прицепа и обратного подъема помогает быстро и безопасно справиться с погрузкой/разгрузкой трейлера.
Съемная светотехника. Этот параметр также связан со спуском катера на воду. Дело в том, что для этого прицепу необходимо заехать в водоем, а от воздействия воды фонари могут испортиться, хотя производители и ставят на проводку повышенную защиту. Поэтому гораздо лучше, когда можно вовсе избежать контакта задних фонарей с водой.
Антикоррозионная защита. Важный фактор, помогающий избежать вредного разъедающего или окисляющего воздействия воды на корпус трейлера.
Дополнительные компоненты. Большинство производителей помимо базовой поставки предлагают модифицированные версии прицепов. В таком случае заказчик сам выбирает установку дополнительного оборудования. Например, прицеп для яхты 9 метров или прицеп для катера 10 метров нелишним будет оснастить запасным колесом, выдвижными кронштейнами для задних фонарей, креплениями под чехол и килевыми роликами под ложементы.

Также немаловажно ознакомиться с отзывами о производителях и стоимостью трейлеров. Популярные модели лодочных прицепов российского производства мы уже назвали, теперь немного поговорим о ценах на этот транспорт

Особенности доработки прицепа

Бортовой прицеп, прошедший поэтапную доработку, предстает в следующих ипостасях:

Туристический вариант. Бортовик для кемпинга – это полноценное передвижное место для ночлега. Воскресный выезд на природу с шашлыками, играми на открытом воздухе дополнится отдыхом в переделанном туристическом прицепе.
Охотничий вариант. Грузоподъемность и функциональность играют главную роль в прицепе для охоты и рыбалки. На нем также оборудуют спальник.
Для передвижения по пересеченной местности. Такой тип тюнинга с приоритетом на повышенную проходимость транспортного средства предполагает изменение технической части агрегата.
Перевозчик снегоходов и мототехники. Бортовик подходит для переделки под транспортировщик. Остается дополнить его стяжками, упорами и системой погрузки.
Перевозчик лодок и гидроциклов. Тюнинг в лодочный прицеп актуален для владельцев плавсредств. Особенности бортовой конструкции при этом не теряются.

Технические доработки преследуют базовые характеристики. Их непосредственное улучшение, за которым последует расширение функциональности транспорта.

Монтаж тента

Доработка не представляет сложность, но эффективна. Редкий производитель тентов при всей практичности похвастается эффектностью. А при самостоятельной переделке доступны варианты внешнего вида. В том случае, если тент не предусматривался базовым комплектом, открываются безграничные возможности:

Увеличение погрузочной площади.
Новые варианты эксплуатации прицепа.

В среде автолюбителей распространены два варианта:

Использование брезентовой ткани как укрытия. Дополнительно изготавливается каркас для тента, куда и натягивается брезент. Старая советская школа встречается реже.
Что не сказать о пластиковой крыше. Это современная альтернатива. Долговечность и надежность пластика подкрепляется отсутствием в конструкции каркаса. Требуется лишь крепеж и фиксаторы по бортам.

Пластиковый вариант стоит дороже, но первый дольше изготавливать. К тому же тент не защитить от проникновения, нежели крышу с замками. О том, как выбрать тент для легкового прицепа и разобраться во всех особенностях данного изделия, читайте в этой статье.

Тюнинг подвески

Если рассматривать апгрейд технической части в общем, то здесь окажется любая доработка. Но при частном рассмотрении затрагивается:

Тюнинг подвески прицепа

Подвеска.
Колеса.
Ось.

Водители вкладываются в установку тормозов, если они не предусмотрены с завода. Переделка тормозов на совершенную тоже преследует идею безопасности на дороге. Но когда тормоза для прицепа несущественны, возникает вопрос клиренса. Для увеличения дорожного просвета понадобятся высокие колеса, амортизаторы. Иногда проводят замену подвески полностью.

Тюнинг ходовой части прицепа

Дикая природа с бездорожьем требует переоснащения ходовой части. Поклонникам рыбалки и охоты это знакомо. Тюнингованный прицеп выберется из сложных ям и непроходимых путей. В дополнение к охотничьему или рыбацкому прицепу-внедорожнику устанавливают лебедку. Обязательно предусмотрены вездеходные колеса. Для подобного тюнинга часто привлекают спецов. Потому что не всегда, хватает собственных сил и умений.

Внедорожный прицеп

Планируете сделать пневмоподвеску на прицеп и разобраться в тонкостях, рекомендуем к прочтению данную статью.

Апгрейд комплектующих

Усовершенствование технической части прицепа несет определенный риск. К тому же требуется разрешение на эксплуатацию такого транспорта. Однако производитель предусмотрел запчасти для тюнинга без противоречий с правилами эксплуатации. Это выгодно владельцам новых экземпляров, потому что ассортимент дополнительного оборудования от производителя постоянно расширяется. Ведь это часть бизнеса. Поэтому в тюнинг комплектующим включают следующие детали:

Тормоза.
Замковые механизмы.
Борта.
Тент.
Крышка.
Лебедка.
Оптика.
Ложементы.
Опорное колесо.
Килевые ролики.
Колесные комплекты.

Покупка базовой комплектации оправдана, с точки зрения водителя. С одной стороны, иметь новый прицеп дорого. А с другой стороны, зачем оснащение, если оно ненужно. Но когда придет время, оборудование можно докупить у производителя. Мастерить и выдумывать самому не придется.

Видео обзор тюнинга легкового прицепа МЗСА

Идея проста, стоит воспользоваться рекомендациями опытных мастеров. Тюнинг прицепа для легкового автомобиля своими руками, станет возможен без привлечения профессионалов. Хотя в любом деле есть короткий, но не надежный путь. Или длинный, но основательный. Выбор остается за хозяином автоприцепа.

Способы перевозки лодок ПВХ

Многие начинающие владельцы плавательных средств поначалу не знают, что собой представляет перевозка ПВХ-лодки с мотором на прицепе. Для того чтобы разобраться в данном вопросе, необходимо ознакомиться с информацией ниже.

Второе, с чем сталкиваются владельцы лодок ПВХ, – это перемещение плавательного средства с места на место по суше.

Гребная лодка, например, удобна тем, что ее достаточно поместить в рюкзак и перевезти. То есть каких-либо дополнительных средств и приспособлений для ее перемещения не требуется. Уже на месте ее достаточно достать из рюкзака и накачать при помощи насоса.

Но не для многих любителей активного отдыха такой способ транспортировки подходит. Кому-то гораздо проще привезти уже готовую лодку, чтобы ее можно было просто спустить на воду, и все.

Существует несколько основных способов для перевозки плавательных средств. К ним можно отнести следующие:

На прицепе с бортами.
При помощи лодочного прицепа.
При помощи самодельных конструкций.
Контактные платформы.

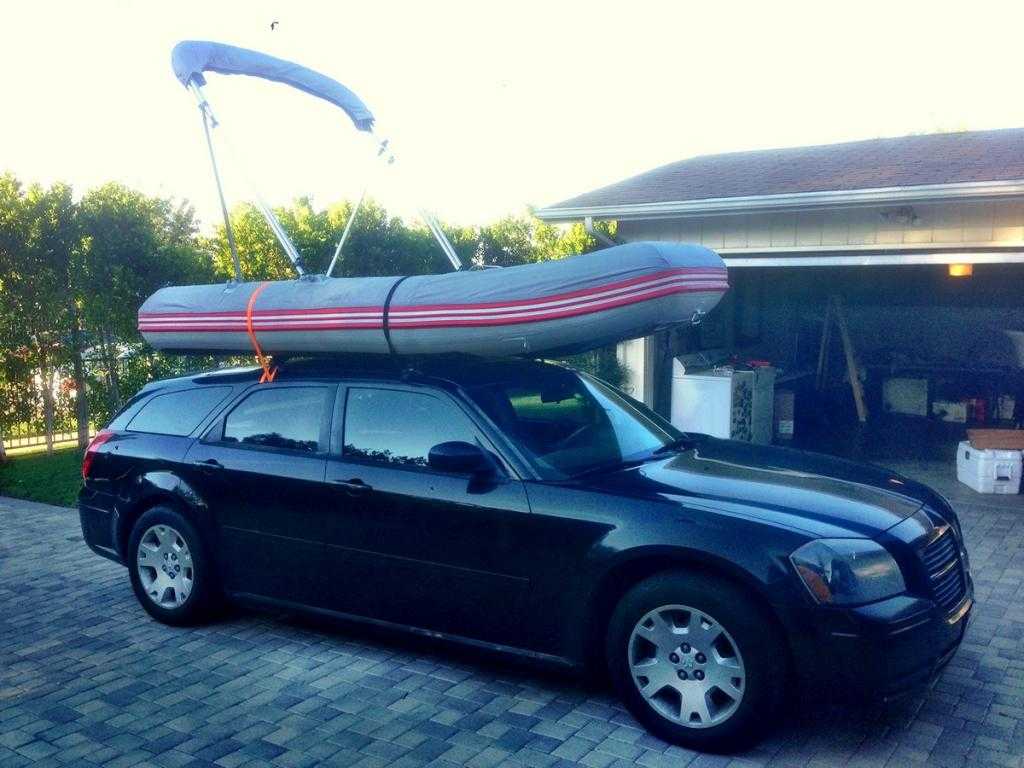

Перемещение на крыше автомобиля.

Рассмотрим каждый из них более подробно.

Подвеска

На выбор производитель предлагает резино-жгутовую подвеску либо рессорную с амортизаторами. Каждая из подвесок имеет свои особенности, влияющие на технические и эксплуатационные характеристики.

Резино-жгутовая подвеска независимая. Внутри жесткой балки находятся 3 или 4 резиновых жгута, работающие на сжатие, они демпфируют и амортизируют неровности дорог во время движения. Такой вариант подвески удобен на ровных дорогах и не далеких поездках. Недостатком является очень малый ход подвески, слабая амортизация и отсутствие возможности выполнить экстренный ремонт в полевых условиях.
Ресорная подвеска зависимая, а значит удар от одного колеса передается на другое. Преимуществом такой подвески является ее мягкость и отличная амортизация при различных нагрузках, поэтому она рекомендована для перевозки лодок на дальние расстояния. Легко поддается ремонту в полевых условиях.

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

Определиться с наиболее подходящими размерами.
Подобрать требуемые материалы и инструменты.
Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

Длина всей конструкции.
Высота бортов.
Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

Длина не более 20 метров.
Ширина не более 2,2 метров.
Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

Листового металла, рекомендуемая толщина которого составляет 2 мм.
Металлическая труба, применяемая при сборке каркаса.
Швеллер, толщина которого составляет 12 мм.
Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
Фонари автомобильные с указателем поворотов.
Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
Опорная ножка с механизмом подъема.
Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

Молоток.
Измерительные приборы с маркером.
Электроды и наиболее подходящий сварочный аппарат.
Набор ключей.
Дрель и сверло.
Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Выбор автоприцепа

При осуществлении выбора устройства по перевозке лодки из ПВХ следует остановить свое внимание на моделях производителей с хорошей проверенной репутацией. Кроме этого не стоит забывать о мощности, а также функциональных способностях собственного автомобиля

Критерии выбора автоприцепа:

Рама – это несущая часть, поэтому она должна выносить большую нагрузку

Обратите внимание, чтобы базовый металл конструкции не был слишком тонким, поскольку из-за постоянной тряски все крепежные элементы расшатаются, а со временем и вовсе повылезают. Устройство должно иметь антикоррозийное покрытие (оцинковано или окрашено).

Колеса

Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге. Если идентичных колес нет, тогда используйте для конструкции покрышки без камер.

Советы при вождении автомобиля с лодочным прицепом

Управление автомобилем с лодочным прицепом требует:

завершение обгона на большей дистанции от опережаемого ТС;
более раннего торможения;
избегания экстренных маневров и спокойного в целом стиля езды;
расчета траектории при крутых поворотах – именно у лодочных прицепов в силу большой базы, колеса не всегда идут по задней колее автомобиля;
движение задним ходом в ограниченном пространстве, предпочтительнее осуществлять с помощником;
подразумевания водителем большей боковой парусности при смене окружающего дорогу рельефа – выезд из плотного леса на открытые ветреные участки может ощутимо качнуть прицеп;
регулярного контроля на остановках крепления груза к платформе, состояния сцепной головки, правильной установки страховочной цепи;
официального водительского стажа не менее двух лет, и реального опыта управления автомобилей с прицепами меньших габаритов.

Определяемся с размерами

Параметры прицепа определяются ещё до этапа планирования конструкции. Существуют строгие правила, которые предусмотрены законодательством и нарушать их не рекомендуется.

Прежде, чем построить чертёж, нужно снять мерки с лодки:

Большой ассортимент позволит найти идеальный вариант под определённую лодку или универсальный прицеп, который впоследствии может использоваться для перевозки других грузов
длину;
высоту бортов;
длину и ширину самых узких и самых широких участков конструкции.

Если плавучее средство отличается большими размерами, то измеряется также длина тягача (от бамперной части переда до конца крепежа сзади).

Согласно нормативам, разработанным на законодательном уровне, определены стандартные параметры прицепа для транспортировки лодок:

длина конструкции – не более 20 м;
ширина – не более 2,2 м;
высота – не более 3,8 м.

При этом ограничения касаются не только трейлера, но и самого плавучего средства. Эти данные позволяют перемещаться по автомагистралям, не создавая неудобств как автовладельцу, так и остальным участникам дорожного движения.

Подготовка

Перед тем как сделать прицеп для лодки ПВХ своими руками, оцениваем финансовые возможности – не проще ли купить готовое устройство? При самостоятельном изготовлении должна быть предусмотрена такая важная деталь, как покупка материалов и инструментов. Самый дорогой узел в самодельном прицепе – ходовая часть. При наличии комплектующих себестоимость снижается до минимума.

Параметры определяется габаритами лодки. Закупка материала осуществляется в соответствии с проведенными замерами. Также не забываем про гаражное помещение для хранения лодки, чтобы она без проблем расположилась в этом помещении.

Необходимые материалы и инструменты

Процесс изготовления прицепа займет не более нескольких часов, если предусмотреть организационные моменты – готовим материалы заранее. В основном требуются следующие материалы:

Металлопрофиль с толщиной стенки более 4 мм – это рама.
Алюминиевый профиль – с его помощью можно перевозить лодку ПВХ, лодок ПВХ большое разнообразие по массе, тем не менее для снижения общего веса конструкции такой профиль – отличное решение.
Металлический лист толщиной более 2 мм для бортов и днища.
Крылья и брызговики для соответствия требованиям ГИБДД – полипропиленовые или пластиковые листы.
Провода, фары и поворотники.
Готовая лебедка с надежным механизмом, чтобы лишний раз не проводить эксперименты.
Чтобы сделать прицеп своими руками, понадобится балка с колесами.
Грунтовка и покрытие от коррозии.
Кильблоки.
Швеллер.
Опорную ножку.

Для комфортной работы под рукой должны быть следующие инструменты:

Маркеры и приборы для проведения измерений.
Болгарка.
Аппарат для сварки с электродами.
Дрель со сверлами.
Молоток.
Гаечные ключи.

Это стандартный набор материалов и инструментов. В каждом отдельном случае могут потребоваться дополнительные детали.

Как определить подходящие размеры

Размеры лодочного прицепа определяются на стадии проектирования. В первую очередь ориентируемся на требования регламента ГОСТ, которые соблюдаем при регистрации:

Длина – не более 20 м вместе с транспортным средством.
Ширина – не более 2,2 м.
Высота – не более 3,8 м.

Готовая схема и размеры для самодельного изготовления прицепа под лодку

Это минимальные требования, предъявляемые сотрудниками ДПС. После этого отталкиваемся от размеров своей лодки – измеряем ее длину, ширину и высоту. Перед сборкой конструкции учитываем, что мост и балка должны быть строго перпендикулярны оси симметрии. Габариты прицепа подгоняются под конкретные размеры.

При узком прицепе его с трудом будет видно в боковые зеркала. Габариты рассчитываются в соответствии с расположением колес под самой лодкой, чтобы без труда загнать ее на воду.

С использованием прицепа с бортами

На сегодняшний день такой способ транспортировки является самым распространенным. Однако такой способ перевозки является не самым оптимальным вариантом. К его недостаткам можно отнести следующее:

У такого прицепа есть откидные борта. У них главная проблема — наличие острых углов.
У прицепа есть торчащие головки болтов. Это также нехорошо, так как из-за торчащих головок болтов могут повредиться днище лодки либо баллоны.

Поэтому, чтобы избежать неприятных последствий, необходимо прицеп для перевозки лодки ПВХ своими руками постараться усовершенствовать. Можно для этих целей даже приобрести специальную подстилку. Ею можно закрыть острые углы. Если произвести такие небольшие доработки, то можно спокойно перевозить лодку ПВХ в таком прицепе.

А для того чтобы во время транспортировки лодка держалась крепко и не протерлась, рекомендуется заранее подготовить стропы. Именно благодаря им можно очень хорошо закрепить свое плавательное средство и тем самым сделать процесс транспортировки более надежным.

Что касается лодки, то лучше всего ее перевозить либо килем вверх, либо, наоборот, вниз. Что касается мотора, то его лучше перевозить вообще отдельно.

А вот сам прицеп ни в коем случае не должен быть меньше лодки (больше можно).

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

кузова;
колес;
крыльев;
сиденья;
дышла;
тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Надувная лодка и «лодочный» прицеп

Прицепы с роликами при перевозке лодки из ПВХ отпадают сами собой по вполне понятным причинам. Остаются прицепы с ложементами (или сланями, как иногда их называют). Естественно, что лодку на прицепе с ложементами можно перевозить только в положении «килем вниз». Но даже в этом случае лодку, особенно больших размеров (4,5 м и более), не стоит в некоторых случаях затаскивать на прицеп с помощью лебедки — есть риск испортить ткань днища, так как большинство подобных прицепов «грешат» острыми торцами балок. Если прицеп имеет загибы ложементов, то в этом случае задача немного упрощается, правда, все зависит от конкретной конструкции лодки и прицепа.

Если на лодке имеется усиление в виде полос ПВХ, проходящих вдоль баллонов в местах стыка днища и бортовых баллонов, то вытащить лодку из воды можно, воспользовавшись лебедкой, если, конечно, ложементы не погружены в воду.

Для того чтобы лодка прожила как можно дольше, прицеп стоит подготовить к ее перевозке. Опыт показывает, что правильное расположение ложементов относительно киля поможет сохранить лодку при долгих перевозках по неровным дорогам. Ложементы должны находиться в таком положении, чтобы большая часть бортовых баллонов опиралась на них. При этом транец лодки не должен выступать за кромки ложементов, особенно если лодка транспортируется вместе с мотором.

При транспортировке лодки с установленным на транце мотором его надо прочно крепить в раме прицепа либо фирменной штангой-фиксатором, либо каким-нибудь самодельным устройством, которое не позволит ему «болтаться» вместе с транцем. Для этого достаточно сделать простейший упор из фанеры или доски, который одним краем будет упираться в раму прицепа, разумеется, с фиксацией, а другой — фиксировать «ногу» мотора.

Если позволяют средства и есть навыки, то можно изготовить специальные, большой площади и длины, накладки на ложементы — свеобразные кильблоки. Это поможет хотя бы немного уменьшить давление на лодку в местах соприкосновения с ложементами и устранить возможность перетирания ПВХ-ткани во время движения.

На прицепе с ложементами лодку также надо хорошо закреплять и во время перевозки периодически проверять крепление

Это важно, так как при перепадах температуры воздуха давление в баллонах изменяется достаточно быстро, и крепеж будет ослабевать

Полезно лодку закрыть транспортировочным тентом, который, конечно, следует прочно закрепить. Его наличие позволит перевозить в лодке легкие, но объемные грузы, разумеется, если они также будут как-то закреплены.

Два слова о самом прицепе. Для перевозки надувной лодки надо приобретать прицеп с достаточно мягкой подвеской. То есть, если прицеп рессорный, то рессоры должны быть длинными и «мягкими», если подвеска основана на резиновых жгутах, то стоит посмотреть, насколько она мягко работает.

Если же подвеска жесткая, прицеп будет скакать по всем выбоинам, что создаст не только сложности с управлением, но и самой лодке достанется, как говорится, на орехи. Исправность амортизаторов, если они предусмотрены конструкцией, и их жесткость также имеет смысл проверять регулярно.

На самом деле перевозка надувной лодки на лодочном прицепе может кому-то показаться нонсенсом, в этом случае проще использовать, к примеру, РИБ. И на волнах он ведет себя спокойнее, и в обслуживании немного проще. Но каждый делает свой выбор сам, поэтому и появился этот краткий материал, содержащий практические советы, тем более что в современных экономических условиях многим не по средствам покупка дорогой лодки из стеклопластика.

И. Лагутин, «КиЯ», 2009 г.
