Тюнинг двигателя

Для спокойной езды по городу и трассе заводской мощности хватит вполне, а вот любителей динамики работа двигателя расстроит, все-таки не хватает ему мощности бодро разгонять почти двухтонную машину. Механическое вмешательство в ДВС — достаточно сложная и местами рискованная операция, поэтому должна выполняться исключительно профессионалами с опытом подобных работ.

Один из популярных видов тюнинга мотора является доработка ГБЦ, а именно: увеличение внутренних каналов, смена клапанов и валов и так далее. После чего мотор будет работать намного плавнее, увеличивается динамика и тяга, при этом топливный расход остается примерно на том же уровне.

Более сложное вмешательство заключается в замене, доработке или установке турбины (или компрессора). Это дорогостоящие и сложные процессы, но результат точно впечатлит. После такого тюнинга показатели разгона до сотни, которые в штатной версии находятся на уровне 11-12 секунд, превращаются в 6-7 секунд, что не может не впечатлять, учитывая процентное соотношение старых и новых показателей.

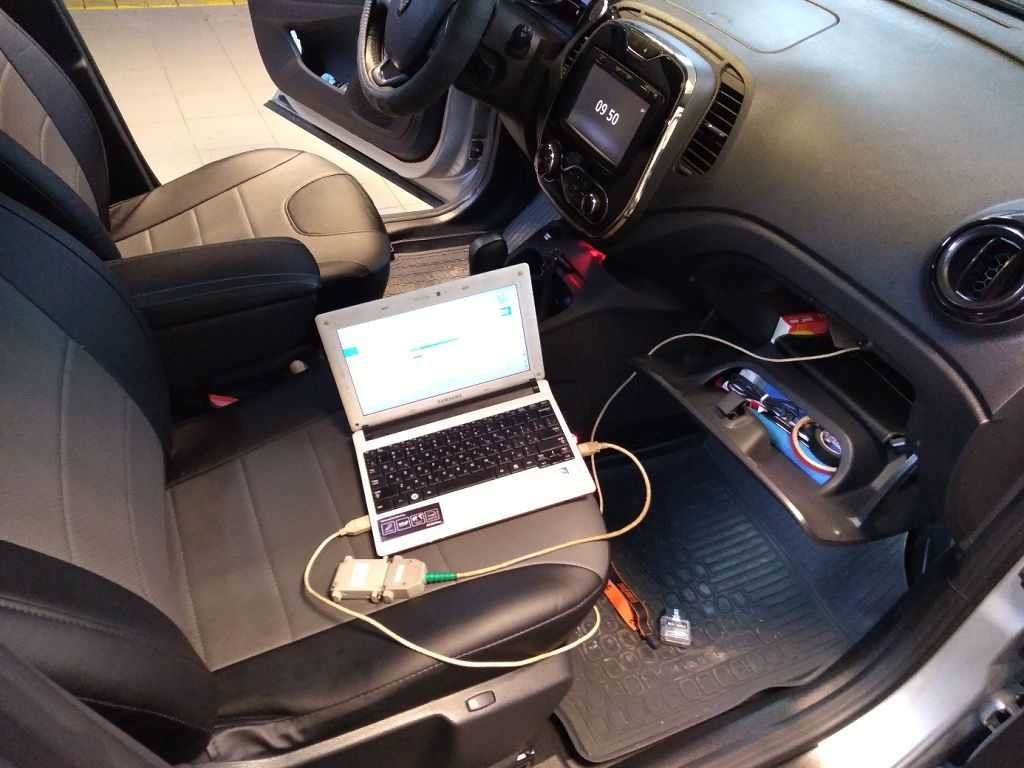

Чип тюнинг

Хорошим вариантом для тех, кто не хочет тратиться на дорогостоящие доработки силового агрегата, а также рисковать, будет чи-тюнинг, другими словами — смена прошивки мотора. Прошивок представлено достаточно много и можно подобрать оптимальную под свой режим езды.

Все изменения выполняются исключительно программно, и они готовы дать машине лучшую динамику, от паспортного показателя разгона до сотни можно смело отнимать 2-3 секунды, это позволяет увереннее выполнять обгоны, что ранее было главным недостатком поведения Каптура на трассе.

Процедура имеет множество нюансов, вплоть до того, что прошивка выполняется при определенной температуре мотора, поэтому это также лучше доверить специалистам. Стоимость будет зависеть от места, где будет выполняться тюнинг, интервал цен очень большой, как правило, за такое удовольствие придется отдать 5-10 тысяч рублей. Главным преимуществом чип-тюнинга является то, что в любой момент можно вернуться к базовой прошивке.

Особенности установки

Не могу сказать, что установка тягово-сцепного устройства в случае с автомобилем Рено Каптур сильно отличается от каких-либо других машин.

Производителем монтаж фаркопа предусмотрен, о чем вы можете узнать из технической документации.

Сам же процесс монтажа предусматривает несколько этапов:

  • демонтируется задний бампер;
  • в зависимости от модели ТСУ, может сниматься задний усилитель;
  • находятся штатные крепежные отверстия;
  • с помощью болтового соединения монтируется каркас;
  • далее с каркасом соединяется сцепной шар, крюк от фаркопа;
  • прокладывается проводка;
  • выполняется подключение электрики;
  • делается контрольная проверка работоспособности.

Скажу лишь, что блок согласования необходим для налаживания взаимодействия между световыми приборами машины и прицепа. В некоторых случаях этот блок не нужен.

Признаюсь честно, что в 2019 году подумывал над покупкой Рено Каптур. Но взвесил все за и против, и в итоге отказался от этой идеи. Возможно, когда-то изменю свое мнение.

Что же касается Renault Kaptur и фаркопов для него, то отыскать товар, имея в распоряжении артикул, довольно просто. Подключение я бы советовал доверить специалистам. Есть сервисы, специализирующиеся на продаже и установке ТСУ на разные автомобили. При этом не возникнет проблем с гарантией, вам точно не выпишут штраф. Главное убедитесь, что при покупке комплекта ТСУ он идет с электрикой, а розетка фаркопа соответствует вилке прицепа .

Подписывайтесь, оставляйте комментарии, рассказывайте о нас своим друзьям!

Что дает установка блока

Установив БСФ, вы получите:

  • слаженную работу электронного блока управления машины и автоприцепа;
  • возможность осуществлять контроль над поворотниками прицепа;
  • управление противотуманками прицепного ТС;
  • возможность отключения парктроника при подключении прицепа;
  • устойчивость электрики машины к скачкам напряжения;
  • полноценную защиту от короткого замыкания.

Остается только убедиться, что для подключения прицепного устройства на машину вам действительно нужен блок согласования. Для этого просто пройдитесь по нескольким пунктам.

Вам понадобится Смарт-Коннект, если:

Вы провели внешний осмотр машины и обнаружили на ней светодиоды в задней оптике. Это в 90% случаев говорит о том, что БСФ вам придется покупать;
Вы почитали инструкцию к автомобилю. Там могут встречаться такие понятия как SFL или Cunbus, к примеру

Это тоже указывает на необходимость наличия блока;
Вы обратили внимание на приборную панель и дисплей вашего БК. Если там присутствуют данные о приборах внешнего освещения и текущем уровне разных рабочих автожидкостей, то тогда СБФ нужен;
Вы позвонили своему официальному дилеру и проконсультировались по этому вопросу

Грамотное решение, позволяющие получить точный и грамотный ответ. Конечно, если консультант имеет соответствующий уровень осведомленности.

А теперь поговорим о с вами о том, как же работает данное устройство.

Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер

Внимание! При подключении к Рено Дастер рестайлинг (с 2015 года) проверьте распиновку разъема подключения к задним фонарям. Может потребоваться перестановка проводов в разъеме в соответсвии со схемой. Наименование: Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер Артикул: DC1249-105010 Наличие на складе Дастершоп77 (по состоянию на 06.07.21): 2 шт

Наименование: Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер Артикул: DC1249-105010 Наличие на складе Дастершоп77 (по состоянию на 06.07.21): 2 шт.

Применяемость Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер подходит для Рено Дастер 2011-2015, Рено Дастер 2015-2019, Рено Дастер 2019-2021,

Оплата наличными при получении заказа курьеру, либо при получении посылки на почте или при самовывозе товара из магазина

Банковский перевод перевод средств на лицевой счет магазина через любое отделение Сбербанка или оплата переводом на карту Сбербанка

Наложенный платеж, Почта РФ оплата в отделении на почте при получении посылки

Яндекс Деньги перевод средств на Яндекс кошелек магазина

Доставка по Москве 500р доставляем товары по адресу в удобное для Вас время без предоплаты

Доставка по РФ от 600р отправляем Почтой наложенным платежом с оплатой при получении, транспортными компаниями по РФ и за её пределы

Самовывоз со склада г.Москва Вы можете забрать заказ самостоятельно со склада по адресу: г.Москва, ул.Ротерта д.2 Обязательно согласуйте забор заказа с менеджером по телефону.

Установка и сервис

Доступна услуга по установке автомобильных аксессуаров и запчастей Клиентам в Москве доступна услуга по установке приобретенных товаров! Стоимость работ можно узнать в разделе «Установка и сервис». Если в списке отсутствует услуга по установке необходимой детали, то менеджер сообщит ее дополнительно, обращайтесь за уточнением стоимости удобным способом или напишите комментарий к заказу.

Здравствуйте, дорогие друзья! Поскольку мы активно обсуждаем с вами фаркопы и прицепы, не поговорить про блок согласования фаркопа было бы настоящим преступлением. Этот элемент необходим для современных авто. Иначе с эксплуатацией прицепного устройства возникнет целый ряд проблем.

Но давайте обо всем говорить согласно установленному порядку. Я расскажу, для чего нужен этот блок, нужен ли он вообще и как подключить устройство. Ничего сложного в этом нет, потому вы легко справитесь с установкой своими руками.

Составные части, стоимость и советы

Существует три варианта сцепного оборудования:

  1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
  2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.
  1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции

Базовые советы при монтаже устройства фаркоп на машину:

  • Отверстие должно быть покрыто средством для защиты от коррозии;
  • При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
  • На этапе завершения монтажа нанести смазку на шар сцепки;
  • После надеть на него защитную заглушку.

А еще интересно: Силовой бампер на НИВУ своими руками «

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

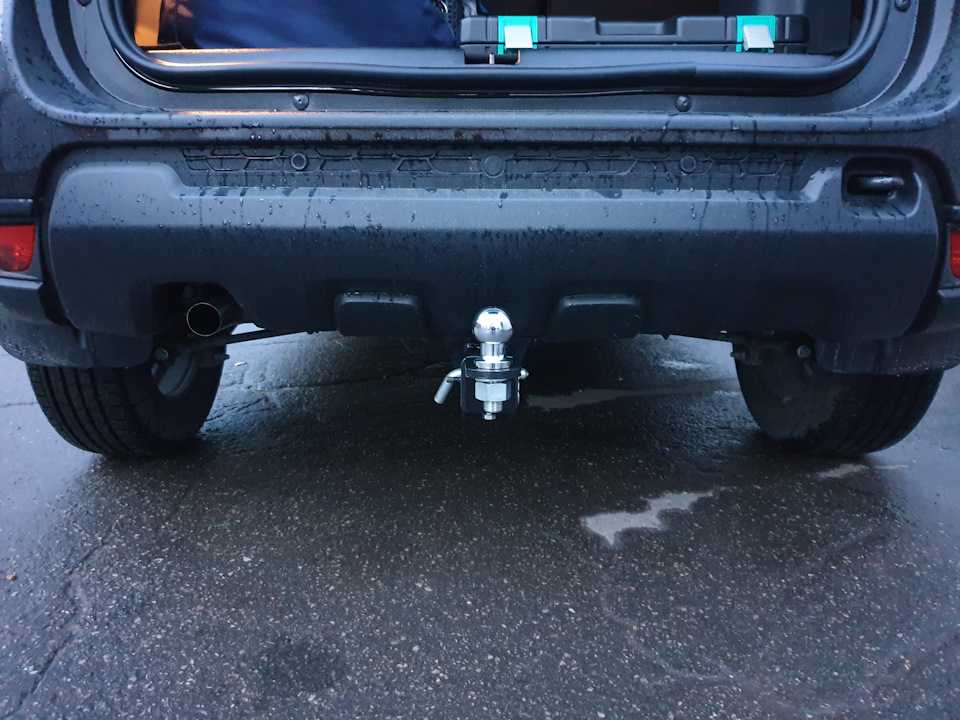

Фаркоп на Рено Каптур: какой купить, варианты установки

Всем доброго времени суток и хорошего настроения! Неправильно подобранный или установленный ТСУ может привести к достаточно неприятным последствиям. Потому выбирать фаркоп на Рено Каптур следует предельно внимательно.

В настоящее время купить такой автомобиль не составляет большого труда. Цена на Каптур вполне адекватная, активные продажи начали достаточно давно. Точную дату не назову, но в 2017 и 2018 году разлетелись первые тысячи этих компактных кроссоверов по российскому рынку.

Несмотря на свои скромные размеры, Renault Kaptur может иметь полный привод, пусть и подключаемый. Неплохие тяговые характеристики позволяет применять ТСУ. В отличие от фаркопа для Поло Седан , здесь нет ограничений на его использование. Потому Каптур скорее можно сравнивать с ТСУ для Аутлендера от компании Митсубиси.

Как самостоятельно изготовить фаркоп для Renault Duster

Расположение отверстий на лонжеронах для крепежа балки (24 см) и форма бампера – основания для выбора конструкции фаркопа. Шар должен быть размещен на расстоянии 303 мм от отверстий в лонжеронах.

Материалы, которые понадобятся:

  • листовой металл не менее 10 мм толщиной;
  • профтруба 60×40×2,5;
  • шар;
  • болты и гайки М10, М12;
  • втулки и шайбы.

Длина балки 89 см. В соответствии с чертежами вырезают кронштейны и крепления самого сцепного устройства.

К балке из профтрубы остальные части привариваются. Швы обрабатываются шлифовальной машинкой. Конструкция грунтуется и красится. Шар к балке прикручивается болтами не менее М10. На профтрубу ставится розетка.

Программирование автосигнализации для корректной работы автозапуска и обхода иммобилайзера

Выбрать тип трансмиссии

В Renault Kaptur контролируется статус нейтрали. Для автомобилей с механической коробкой передач необходимо в настройках типа трансмиссии выбрать «Робот».

Прописать обороты холостого хода

Для исключения перекрутки стартера или недокрутки, пропишите обороты холостого хода.

Для записи холостых оборотов в энергонезависимую память Pandect после входа в меню программирования нажмите кнопку «VALET» три раза. После выхода на этот уровень необходимо включить зажигание и завести двигатель (двигатель должен быть прогрет, холостые обороты должны соответствовать норме холостых оборотов для прогретого двигателя). Подтверждение наличия статуса холостых оборотов послужит зелёное мерцание статусного индикатора «LED». Дождаться устойчивых холостых оборотов и произведите процедуру сохранения.

Для сохранения настроек однократно нажмите кнопку «VALET», подтверждением сохранения настроек послужат серии красных и зеленых вспышек статусного индикатора «LED». Успешная запись оборотов будет подтверждена 1 звуковым сигналом сирены, в случае неудачной записи прозвучит серия звуковых сигналов сирены. При сохранении холостых оборотов система выйдет из меню программирования и произведет программную перезагрузку.

Электрическая составляющая

Действуем примерно так:

  • сначала отключается минусовая клемма с аккумуляторной батареи;
  • теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
  • прокладываем шлейф с проводкой от розетки к нашему багажнику;
  • разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

  • провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
  • концы зажимаются и изолируются;
  • розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
  • проводка заводится в багажник и аккуратно прячется там;
  • концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Полный и моно привод, подвеска

Переднеприводные автомобили отличаются от полноприводных не только наличием муфты на задние колеса, но и задней подвеской и компоновкой. На Каптур с приводом на передние колеса сзади установлена полузависимая подвеска, в версиях 4х4 – независимая подвеска. В первом случае запасное колесо находится под днищем авто, во втором – в подполье багажника.

Муфта полного привода получилась крепкой. Её можно смело «мучить» на бездорожье. Если этим злоупотреблять, то первым привет передаст карданный вал. Комплект из вала и крестовин стоит порядка 17000 рублей. Можно не тратить столько денег, а воспользоваться восстановленными крестовинами, что выйдет намного дешевле.

Шрус меняется в сборе. Стоимость – 5700 рублей за оригинальную запчасть. Срок их службы – 200 тысяч километров.

Менять масло в раздатке заднего редуктора желательно через 80 тысяч километров.

Подвеска Рено Каптур схожа с Дастером, поэтому проблемы у них похожие:

  1. Втулки стабилизатора выходят из строя на пробеге около 30 тысяч километров, стойки – 50000 километров. Стоимость – 550 рублей.
  2. Шаровые опоры – 100000 километров, цена – 1000 рублей.
  3. На пробеге 100 тысяч километров на свалку могут отправиться задние ступичные подшипники, амортизаторы и стойки стабилизаторов поперечной устойчивости.
  4. Передние подшипники, амортизаторы должны проработать на 20-30 тыс. км. дольше.

Эти проблемы будут, если автомобиль будет часто передвигаться по пересеченной местности. Есть Каптуры, которые проходили более 150 тыс. на «родной» подвеске. Рулевая рейка стоит 12000 рублей, за такой пробег проблем с ней не было.

Возможные проблемы при установке фаркопа

При проведении работ важно не упустить:

  1. Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
  2. Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
  3. Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
  4. Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
  5. При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.

При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.

Подключение и установка автосигнализации на Renault Kaptur

Подключение к can и питанию

Подключиться к can шине, массе, +12В, зажиганию можно на блоке BCM.

Разъёмы на BCM: в S1 берём CAN, в P1 — массу, в P2 — +12B, в S2 — стартер для автозапуска

Подключение массы и +12В

Разъём S1 (A BLACK): CAN-H — бежевый (pin 4), CAN-L — голубой (pin 3)

Подключиться к can шине можно и на панели приборов.

Разъём щитка приборов: CAN-H — белый, CAN-L — зелёный

По CAN управляем центральным замком, поворотами и обходим штатный иммобилайзер. Из CAN берём двери, багажник, капот (если нет штатного, то ставим свой и подключаемся к нему по аналогу), тормоз, заведённый двигатель, паркинг, нейтраль (для робота). Возможен режим Slave, в том числе и при открытии багажника со штатного брелка. Состояние габаритов (включены или нет) также контролируется по кан шине. Функция комфорт не работает. Из can берётся информация о температуре двигателя и количестве топлива в баке.

Обязательно подключите по аналогу контроль зажигания (хоть Pandora и видит зажигание по кан)! В противном случае не будет работать автозапуск.

Это актуально, если Вы обходите штатный иммобилайзер по can средствами самой Пандоры. Если Вы обходите иммобилайзер с помощью простого аналогового обходчика, то подключение к зажиганию по аналогу не обязательно.

Блокировка

В качестве блокировки можно использовать блокировку цепи топливного насоса (белый провод в правом пороге или под капотом в блоке предохранителей).

Бензонасос — белый в правом пороге

Бензонасос — белый под капотом в блоке предохранителей

Подключение автосигнализацией к цепям автозапуска на Renault Kaptur

На блоке смарт доступа три желтых провода в сером разъёме — зажигание1, управление отрицательным потенциалом.

Разъём на слоте ключа-карты для подключения зажигания

Напоминаю, что для контроля зажигания обязательно подключите аналоговый вход!!!

Зажигание (-) — три жёлтых

К стартеру подключаемся к коричневому проводу на блоке BCM. Контакт 3 разъема S2. Управление отрицательным потенциалом.

Разъём на BCM для подключения стартера

Стартер (-) — коричневый

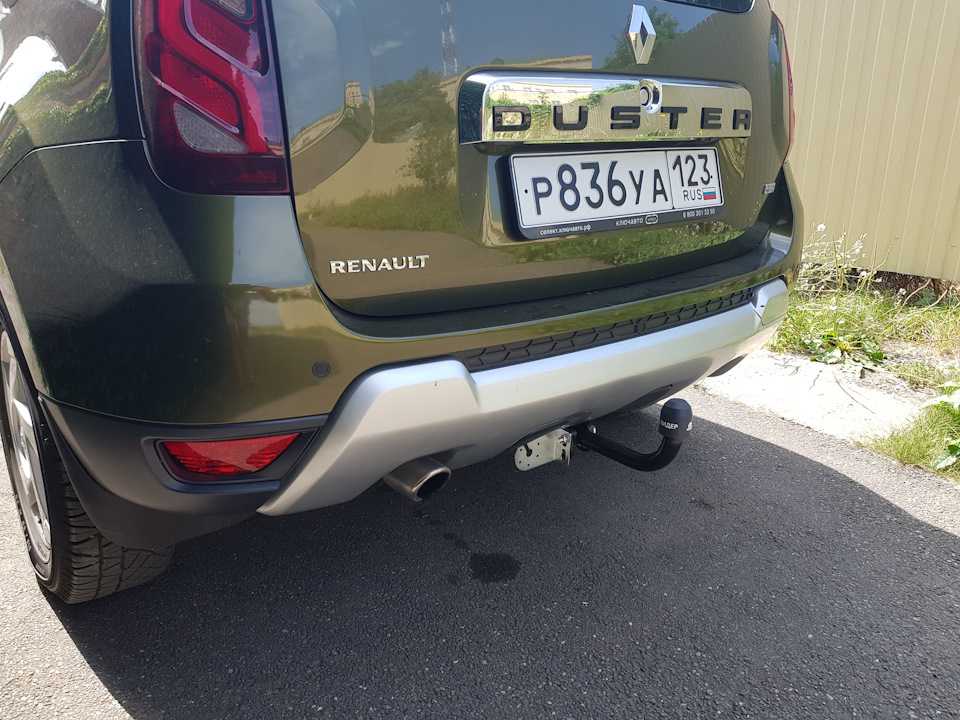

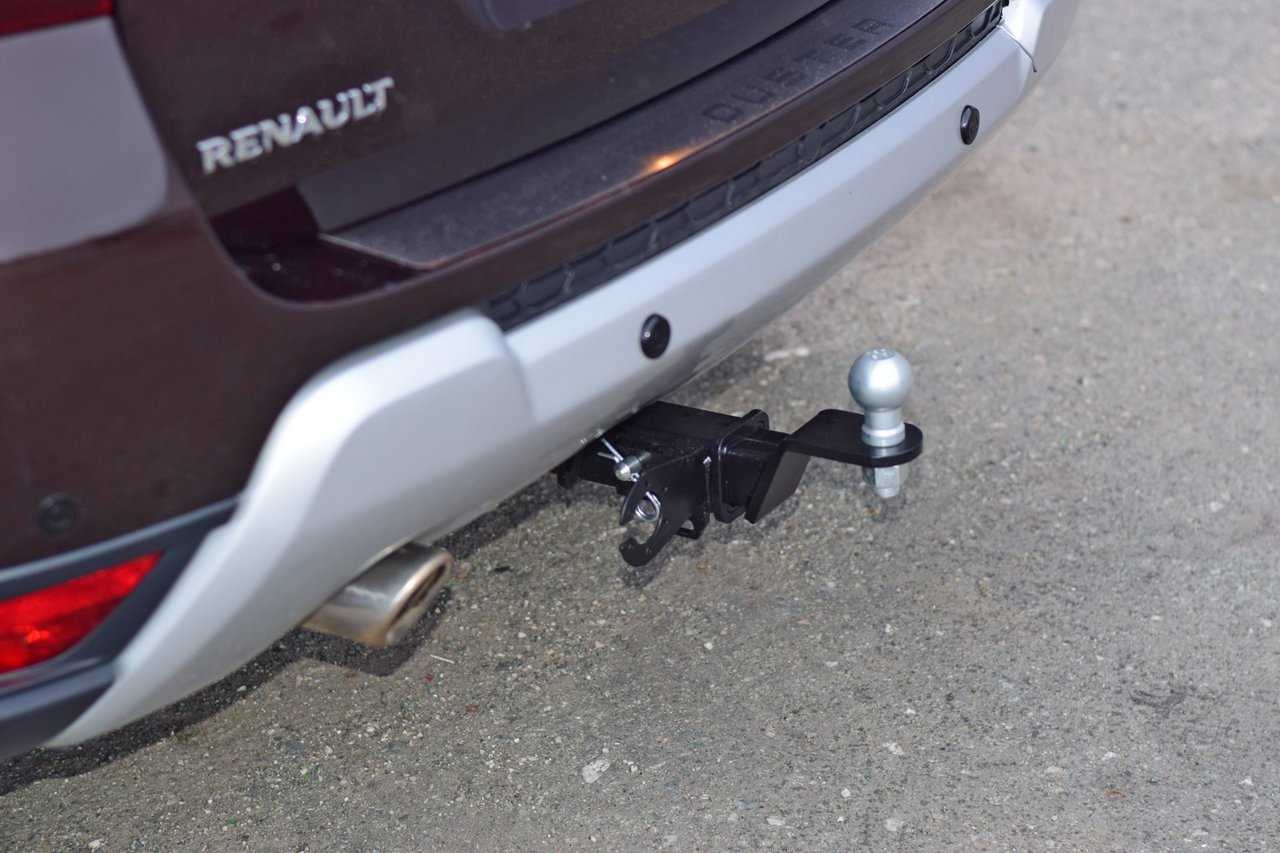

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

  • молоток;
  • нож;
  • плоскогубцы;
  • отвертка;
  • монтировка;
  • набор гаечных ключей;
  • динамометрический ключ;
  • литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Порядок монтажа кронштейнов:

  1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
  2. В отверстия вставляются втулки и винты.
  3. С внешней стороны нужно нанести смазку.
  4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку – имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

  • габариты ;
  • фонарь заднего хода;
  • повороты;
  • противотуманные фары;
  • стоп-сигналы;
  • массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

  • блок включает разъемы для быстрой установки;
  • он адаптирован для машин со светодиодными лампами;
  • применяются провода для автопрома – ПВАМ;
  • использовано интеллектуальное управление;
  • обжим контактов высокого качества;
  • защита от влаги и пыли;
  • пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

  • Подключение БСФ осуществляется к аккумулятору автомобиля;
  • К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
  • Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
  • Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Источник статьи: http://pricep-vlg.ru/farcop/blok-soglasovaniya-farkopa/

Принцип работы

Электрику автофаркопа и БСФ нужно подключать обязательно параллельно, используя обжимные качественные клипсы. Учтите, что подключение осуществляется непосредственно к согласовательному блоку, а не через розетку вашего автомобильного фаркопа.

Подключается БСФ к аккумуляторной батарее или питающей проводке. При этом принцип его работы будет заключаться в следующем:

  • смарт-коннект принимает от системы бортового компьютера соответствующую информацию;
  • согласовательный блок передает равномерную и дозированную нагрузку на необходимые потребители, то есть световое оборудование прицепа.

Тут нужно дополнить одним важным моментом. Нельзя брать универсальный БСФ, если в машине присутствует так называемый режим буксировки автоприцепа.

Здесь для подключения тягово-сцепного устройства к прицепному ТС (соединение фаркопа и прицепа, проще говоря) потребуется оригинальный блок. В противном случае автомобиль не сможет с помощью своего ЭБУ осуществлять управление и контроль над электрооборудованием прицепа.

Из востребованных моделей блоков пользователи отмечают следующие:

Их цена приемлемая, то есть серьезных затрат на эксплуатацию автоприцепа не потребуется. Зная артикул товара, без проблем закажете с доставкой через Интернет. Способ покупки уже выбирайте сами. Главное, чтобы БСФ подходил вашей модели автомобиля.

Комплектация

БСФ имеет встроенную систему защиты, с помощью которой удается обезопасить электросеть от перенапряжений и коротких замыканий.

При установке блока ваш бортовой компьютер будет функционировать в обычном режиме. То есть он не начнет сообщать о новых подключенных устройствах или выдавать какие-то ошибки.

Выбирая себе устройство Смарт Коннект, обратите внимание на его комплектацию. Она может быть:. Особой и острой потребности в расширенной комплектации нет, да и стоит она дороже

Лично я устанавливал более функциональную модель. За это вы получите, помимо основных функций, защиту от угона и контроль над всей электроцепью прицепного транспортного средства

Особой и острой потребности в расширенной комплектации нет, да и стоит она дороже. Лично я устанавливал более функциональную модель. За это вы получите, помимо основных функций, защиту от угона и контроль над всей электроцепью прицепного транспортного средства.

Подключение электрики

Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:

  1. Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
  2. Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
  3. На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
  4. Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
  5. Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).

Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):

  • в первый разъем — левый поворотник,
  • второй и третий — в зависимости от конкретной схемы прицепа,
  • четвертый — поворотник правый,
  • пятый — габаритный фонарь правый,
  • шестой — сигнал стопа,
  • седьмой (находящийся по центру фаркоп-розетки) — левый габарит.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Дима Сучев
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
