Как установить фаркоп на KIA Rio?

Автомобиль Киа Рио 3 в кузове седан – компактный переднеприводной автомобиль, который пользуется у нас в стране широким спросом. Это обусловлено отличной комбинацией надёжности, эксплуатационных характеристик, эффектного дизайна и доступной цены.

Эту модель покупают в основном для езды по городским улицам, но у многих автолюбителей хотя бы изредка случаются выезды на природу или длительные путешествия, в которых очень пригождается прицеп. В нём можно перевозить багаж и даже жить – уровень комфорта в таком случае гораздо выше, чем при ночёвке на креслах авто.

Чтобы обеспечить возможность оперативно прикрепить прицеп к машине и так же быстро отцепить его, используются фаркопы. Это тягово-сцепные приспособления шарового типа, которые предназначены для фиксации прицепа и возможности управления ним.

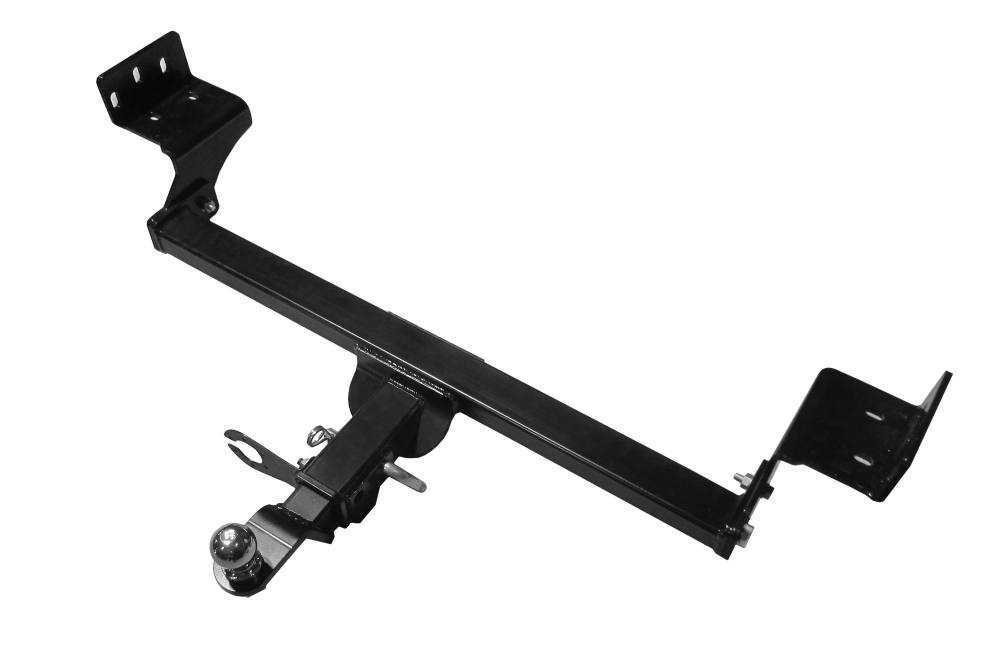

Промышленность предлагает штатный фаркоп на Киа Рио 3. Устройство он состоит из следующих элементов:

шар для сцепки;
крюк;
основа в виде рамы;
электронная схема управления прицепом.

Установка фаркопа на Киа Рио может выполняться мастерами на станции технического обслуживания – это не займёт много времени, однако вам придётся потратиться на услуги специалистов. Если вы хотите избежать лишних финансовых расходов, то можете установить фаркоп на Киа Рио самостоятельно – эта процедура не относится к слишком сложным, и будет по силам любому человеку, имеющему начальные знания об обслуживании автомобиля.

Характеристики

При выборе ТСУ главную роль играют 3 характеристики: максимальная грузоподъемность, устройство конструкции и возможность быстрого съема/монтажа.

Согласно паспортным данным, Kia Seltos на вариаторе не может тащить за собой прицеп массой больше 1100 кг. Поэтому выбирать фаркоп можно с относительно небольшой подъемностью – до 1500 кг.

Что касается устройства и возможности быстрого снятия – тут все индивидуально. Тем, кто использует прицеп регулярно, можно приварить сцепную балку с шаром и забыть о ней.

С другой стороны, часто путешествующие в Европу автовладельцы должны знать, что во многих странах использование фаркопа без прицепа запрещено законодательно, а значит, съемный вариант будет оптимальным.

Работы по монтажу

Чаще тягово-сцепное устройство комплектуется на заводе подкладкой для площадки, пластинами жесткости и резиновыми амортизирующими вставками. Хотя профессионалы советуют проводить монтаж на станциях технического обслуживания, чаще водители интересуются, как установить фаркоп на автомобиль своими руками. Отвечая на него, перечислим перечень необходимого оборудования и инструментария. Он включит:

Дрель со сверлами.
Разнофракционные наждачные бумаги.
Воду с тряпкой для удаления загрязнений.
Обезжириватель.
Ветошь.
Антикоррозийный состав.
Домкрат или смотровую яму.
Качественное освещение.

Видео ролик о монтаже фаркопа

Последовательность механической установки проста. Для начала водитель просверливает в соответствующих, но не контактирующих с электропроводкой, местах отверстия. Зачищаем их наждачкой и обрабатывает против коррозии. После необходимо нанести герметик для гидроизоляции.

Далее прикрепляем фаркоп крепежами из комплекта поставки, используя в том числе вставки, амортизирующие прокладки, пластины жесткости. Главное – на последнем шаге провести качественную подтяжку всех элементов.

Комплектации, виды цены, рекомендации

Выделяют 3 вида фаркопов:

Стандартный – это «золотая середина» по функциональным качествам и стоимости. Он или приваривается к машине или привинчивается. Но на малолитражках смотрится не хорошо, больше подходит к внедорожникам.
Съемный (со съемным крюком) – не испортит вид автомобиля. Хотя и стоит приблизительно в 2 раза дороже, но зато в любой момент его можно снять с машины, а в надежности ничуть не уступает стандартному фаркопу. И еще один положительный нюанс: рама с отверстием для посадки невидна, установка происходит легко и быстро.
Фланцевый – имеет 2 или 4 посадочных отверстия. Помните, что установка возможно только при наличии специальной площадки, которая находится на автомобиле.

В современных машинах внимание уделяется такому важному вопросу, как подключение электрики. Помните: особое внимание нужно уделить, чтобы проводка в машине была изолирована. Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

необходимо подвергнуть обработке отверстия антикоррозийными средствами;
подключение розетки фаркопа к проводке авто, пропаять и внимательно изолировать;
по окончании установки смазать сцепной шар;
далее закрыть его колпачком.

Цена стартует от 5000 и до 20000 рублей на Renault Duster 4×4, без выреза бампера. Оптимальным соотношением цена/качество является фаркоп трейлер для Дастера, в том числе и на полный привод.

Вам будет интересно прочитать про багажники на крышу, дневные ходовые огни и сетку на решетку радиатора.

Выбор ТСУ

Каждый автомобиль оборудован специализированными отверстиями, которые используются непосредственно во время установки устройства. За счет этих отверстий процесс монтажа не вызывает никаких трудностей. Плюс, каждый фаркоп продается с подробной с инструкцией по установке.

Важный момент – окраска ТСУ. Она выполняется непосредственно на заводе. Как правило, фаркоп на Хендай Солярис покрывается специализированной эмалью, которая существенно продлевает срок его использования. Подобное покрытие качественно защищает металл от коррозии.

Есть несколько требований для ТСУ на Хендай:

Если прицеп оборудован тормозами, нагрузка на устройство не должна быть более 800 кг.
При отсутствии тормозов, не больше 450 килограммов.

Для автомобиля Хендай Солярис следует приобретать тот фаркоп, во время монтажа которого нет необходимости подрезать бампер.

Это возможность избежать грязной работы, плюс, нет необходимости менять внешние параметры машины. Сегодня в продаже встречаются ТСУ с так называемой невидимой подрезкой бампера. В этом случае нужно на «юбке» бампера сделать небольшой вырез – до трех сантиметров. Когда все детали, касаемо выбора улажены, можно смело приступать к главному – установке.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

Болты и гайки для креплений
Ключи на 17 и на 19
Отвёртки
ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
Это нужно делать, находясь под днищем автомобиля.
Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

Завести в багажник провода от розетки.
Зафиксировать их концы в клеммной колодке
Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Нюансы установки

Киа Рио относится далеко не к самым сложным с точки зрения самостоятельного обслуживания автомобилей. Если грамотно подобрать сам фаркоп, а также строго следовать инструкциям, у вас все получится и без помощи специалистов.

Если вы решили сделать все самостоятельно, опираясь просто на какие-то видео инструкции, но не имея за плечами реального опыта, советую отказаться от этой затеи. По ходу выполнения монтажа могут возникнуть серьезные проблемы. Особенно это касается электрической части установки. Именно тут многие понимают, что пора ехать в мастерскую и платить деньги за исправление ваших ошибок. Но окончательное решение все равно принимать вам. Так что думайте. Порой стоит отдать предпочтение мастерским, чтобы свести все риски к минимуму.

Самостоятельный монтаж предусматривает обязательное наличие знаний и опыта. Также вам не помешает стандартный набор инструментов для поэтапного выполнения задачи.

Если вы проживаете в городе Волгоград, либо оказались у нас в гостях, желая купить и установить фаркоп, обращайтесь к нам. Мы поможем с грамотным выбором и выполним гарантийный монтаж.

Всю процедуру можно условно разделить на два этапа:

механический монтаж;
подключение электрики.

Предлагаю отдельно поговорить о каждом из них, чтобы более детально рассказать про все тонкости установки ТСУ на такой автомобиль как Киа Рио.

Механический этап

Многие спорят относительно того, что в вопросе установки фаркопа имеет большее значение. Одни уверены, что нужно правильно закрепить конструкцию на машине

Другие заявляют о неоспоримом превосходстве по степени важности этапа подключения электрики

Скажу так. Ошибки на любом из этапов приводят к серьезным последствиям. Потому к каждому из них следует подходить максимально ответственно. Без опыта и навыков браться за монтаж не стоит, вне зависимости от автомобиля.

Я расскажу про установку на примере Рио третьего поколения. Это пока самая популярная и распространённая версия. Остальные модели не сильно отличаются по принципу механической фиксации ТСУ. Здесь нужно:

снимается с машины задняя оптика и бампер;
из багажника извлекается планка пластиковой защиты;
убирается с двух сторон обшивка багажного отсека;
обшивку на кузове следует отогнуть, а перед этим снять крепежные саморезы в количестве 3 штук;
также снимаются 4 заглушки с обеих сторон;
от фонарей отключается питание;
демонтируются фары;
задние колеса также следует снять;
то же самое проделывается с подкрылками;
края бампера можно просто открутить;
около посадочных гнезд задних фонарей нужно убрать заглушки и выкрутить крепежи;
аккуратно снимается сам бампер;
далее демонтируется усилитель (сначала нужно открутить болты);
ТСУ собирается согласно инструкции производителя;
все крепежи следует обработать антикоррозийными смазками;
согласно схеме авто и расположению крепежных отверстий под фаркоп, осуществляется затяжка болтов.

На этом первый этап закончен. Далее переходим ко второму шагу, который заключается в монтаже электрической проводки.

Электрический этап

Прежде чем заняться этой работой, советую вам больше узнать про блок согласования , а также почитать специальный материал, где речь идет про подключение розетки ТСУ. Это вам однозначно пригодится.

Электрика для ТСУ в случае с Киа Рио устанавливается согласно следующим рекомендациям:

по схеме в инструкции соединяют провода с розеткой;
проводка монтируется на штатные места;
в резиновой заглушке нужно выполнить отверстие;
через него проходит проводка внутрь багажного отсека;
с АКБ снимается минусовая клемма;
в проводке задней оптики делаются разрывы;
в эти разрывы подключают проводку ТСУ;
все соединения паяются и изолируются;
с помощью тестера проверяется работоспособность проводов.

Осталось все собрать в обратной последовательности.

Важно понимать, что эта инструкция сугубо ознакомительная. Она дает наглядно понять, с чем вам предстоит столкнуться

Не каждый готов своими руками проводить такие сложные демонтажные работы. Ведь зачастую снять намного проще, чем обратно установить на машину.

Киа Рио является хорошим автомобилем, которому порой может пригодиться прицеп. Чтобы иметь возможность его эксплуатировать, придется устанавливать ТСУ при его отсутствии с завода.

Делать это самостоятельно, либо доверить профессионалам, решайте сами. А как думаете вы?

Всем спасибо! Подписывайтесь, оставляйте комментарии и не забывайте рассказывать о нас своим друзьям!

34,33

Блок согласования

Ещё несколько слов следует сказать о блоке согласования – он может понадобиться, если ваш автомобиль оснащён бортовым компьютером. Дело в том, что подключение напрямую может вызвать различные неполадки в электрической сети автомобиля. Система видит, что потребление электричества происходит не так, как указано в программе – вследствие этого срабатывает аварийное выключение.

Блок согласования позволяет устранить ряд важных проблем:

сбои в бортовом компьютере;
скачки напряжения;
перегрузки;
аварийные отключения.

Если вы не ощущаете в себе талантов инженера-электронщика, ничего страшного – промышленность предлагает широкий выбор смарт-коннектов для любых моделей авто. Найти и приобрести устройство для Киа Рио 3 не составит труда – с ним электрооборудование будет работать как часы.

Два месяца назад был установлен фаркоп. Думалось, что электрику подключу чуток позже. Заказал розетку, резинку под розетку на алиэкспресс. Розетка пришла быстро. А вот резинка… Два месяца ожидания. И ладно б дождался. Фиг там. Нет ее по сей день. Поэтому с мыслями о том на каком органе я вертел такие ожидания начал искать выход из положения. В магазинах резинки не нашлось. Пришлось применить старую мотокамеру. Да, не эстетично. А что делать, если завтра в отпуск, а электрика не готова? Но обо всем по порядку.Смотря в сервисную книжку я с недоумением думал- как проехать до первого ТО 15 тысяч без замены масла? Тем более, что где то на 5-6й тысяче стал отчетливо слышен звук цокота в клапанах. Впереди отпуск, это где-то тысяч 10 наката минимум. Решил сам поменять масло. Взял Мотюль по спецификации, оригинальный масляный фильтр. Замену масла описывать не буду, не велика проблема. Делов на полчаса. Заодно со сменой масла была установлена защита картера. Она ждала именно этого момента, чтоб не снимать ставить туда-сюда))) Защита вот такая

Собственно вот что получилось.

Работа по установке заняла час с перекуром. Все встало четко. Все резьбы промазал пушсалом, чтоб потом не было обидно. Брал специально без люков под слив масла.Далее по плану была долгожданная электрика на фаркоп. Сначала снимаем аккуратно панель. Откручиваем три винта

и отдираем (без фанатизма) панель. Не забываем снять уплотнитель, а через него можно помочь себе отверткой при отдирании панели. Панель до конца не снимаем, фиксируем в таком положении (этого достаточно) Нам нужна вот эта фишка

Провода : красный- стопсигнал, оранжевый -габарит, черный- масса, коричневый- поворот.

Соединяемся любым способом, кому как религия позволяет.Я обнаружил как ставят профи в салоне парктроник. Ушатали клапан, сцуки(((( Гуляй пыль туда сюда. Руки б оторвать.

Такие же манипуляции проводим с правой панелью. Здесь цвета: желтый- габарит, белый поворот. Остальное нам не нужно.

Почему у меня два провода на габарит. На старой машине (Форд) есть такая чудесная «фишка»- стояночные огни. Включать их можно либо правый, либо левый. Штука крайне полезная. Естественно на прицепе было сделано именно под эту «фишку». Ну и здесь разделил.Подсоединение в розетке (схема стандартная)

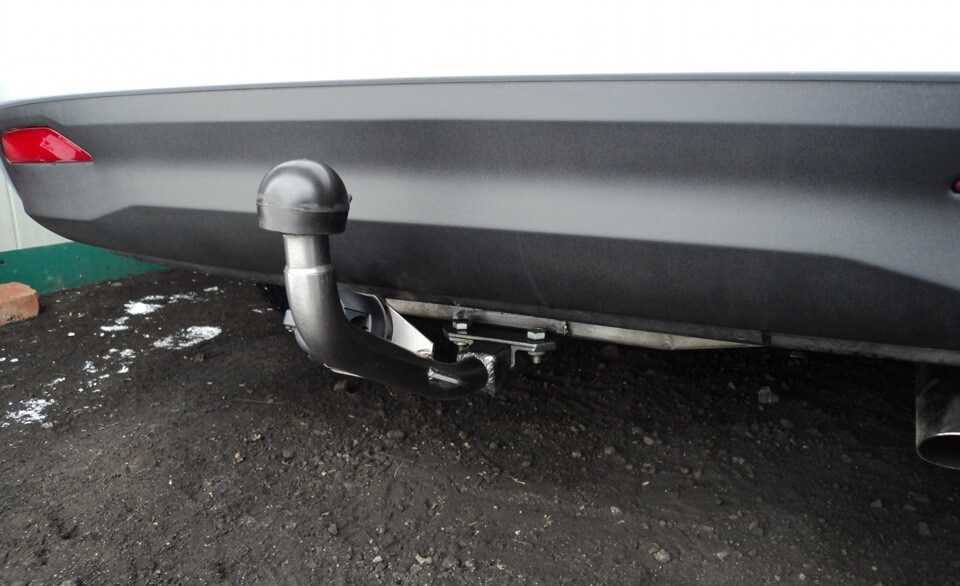

Ну и результат работы.

Все работает, проверил. Никаких ошибок не падает, никакого блока согласования не ставил.

Время от времени у владельцев Кио Рио 3-го поколения возникает необходимость перемещения грузов, имеющих большие габариты или значительную массу. Особенно это касается автомобилистов из сельских районов или пригородов. Обеспечить решение вопроса может приобретение собственного прицепного устройства и установка фаркопа на свой автомобиль.

Прицепное оборудование

Киа Рио Хэтчбек имеет несколько моделей двигателя, которые все имеют достаточную мощность, чтобы перевозить более чем может вместиться в салон и багажник автомобиля. Именно поэтому все любители этого автомобиля привычно устанавливают на него фаркоп, и покупают прицеп, чтобы иметь возможность транспортировать все, что им захочется. Фаркоп — это универсальное устройство, которое позволяет буксировать абсолютно все, что оснащено требуемым оборудованием. Фаркоп подразделяется на два устройства: одно закрепляется на машине, а другое на прицеп.

В нашей стране и во всем ближайшем зарубежье чаще всего встречается прицепное оборудование, основанное на буксирном шаре. Есть, конечно, и другие варианты:

С буксирным крюком.
С прицепным кронштейном.

Почему они не встречаются у нас? Потому что именно у нас был разработан шар, а все остальные были придуманы в иных странах. Так, прицепной кронштейн более всего встречается в США и представляют собой раму, имеющую квадратный вид. Принцип заключается в том, что такой же квадратный кронштейн прицепа вставляется внутрь и фиксируется с помощью замка. Буксирный крюк же выгляди буквально как крюк, сверху которого закрывался фиксатором. Принцип здесь таков, что дышло прицепа просто одевалось на крюк и так держалось.

Фаркоп с шаром же имеет иной принцип. Здесь вся соль в том, что шар имеет идеальную гладкую форму. Дышло прицепа же имеет отверстие, которое одевается на шар и двигается на нем в вертикальной и горизонтальной плоскости. Вся конструкция вместе выглядит как своеобразный подшипник, благодаря чему автомобили, в том числе и машины Киа Рио Хэтчбек, с прицепом двигаются максимально плавно и без ударов и надрывов. Эта система была придумана более 30 лет назад, но ничего лучше не было придумано до сих пор.

Вопрос выбора

Сегодня проблема при выборе фаркопа на Приору, как и на иные автомобили – это не дефицит автозапчастей, а их избыток. Для Лады же, которая является сегодня героем обсуждения, опытные автомобилисты выделяют три бренда. Это:

AvtoS. Российская фирма, заслужившая качеством выпускаемой продукции призвание не только на родине, но и за ее границами. Предлагает сцепное для Лады Приоры по низкой цене, но соответствующее стандартам и не вызывающее проблем при установке.
Лидер Плюс. Тоже российский производитель, выпускающий экземпляры для отечественных автомобилей и не только. Водители выделяют только преимущества, потому что тягово-сцепное стоит мало, но проблем с монтажом на автомобиле у него нет.
Трейлер. Качество этой российской компании тоже поддерживается на высоком уровне, как и противоположный уровень цены для российских автомобилей. Фаркоп на Приору от Трейлера полностью оправдывает заявленные параметры.

И хотя существуют иные изготовители сцепных, предлагают ли они модели, адаптированные под Приору, не известно. Это можно узнать только путем обращения к фирме, официальному сайту или при поиске автоаксессуара в магазине. Что же касается иностранных изделий, то для российских автомобилей такие брать не стоит. Это дорого и неоправданно. Какие компании производят лучшие фаркопы, узнаете из этой статьи.

Отдельно внимание следует уделить и типу конструкции шара, потому что таких выделяют три варианта:

Быстросъемный фаркоп.
Условно-съемный.
Сварной.

Сегодня выгоднее использовать первый вариант, так как он самый практичный. Но такой тип сцепного дорогой. Если же хотите сэкономить, то усердствовать с этим не стоит. А на крайний случай приобретите второй вариант. Подробнее о тягово-сцепных устройствах читайте в данной статье.
