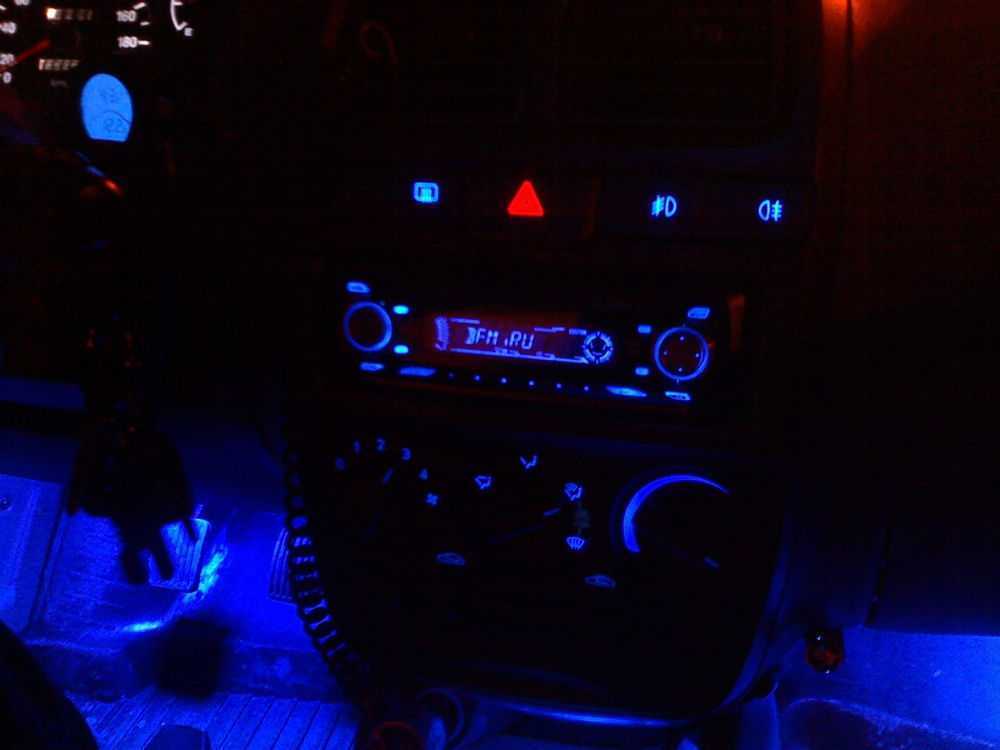

Как сделать подсветку в ноги в машине

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

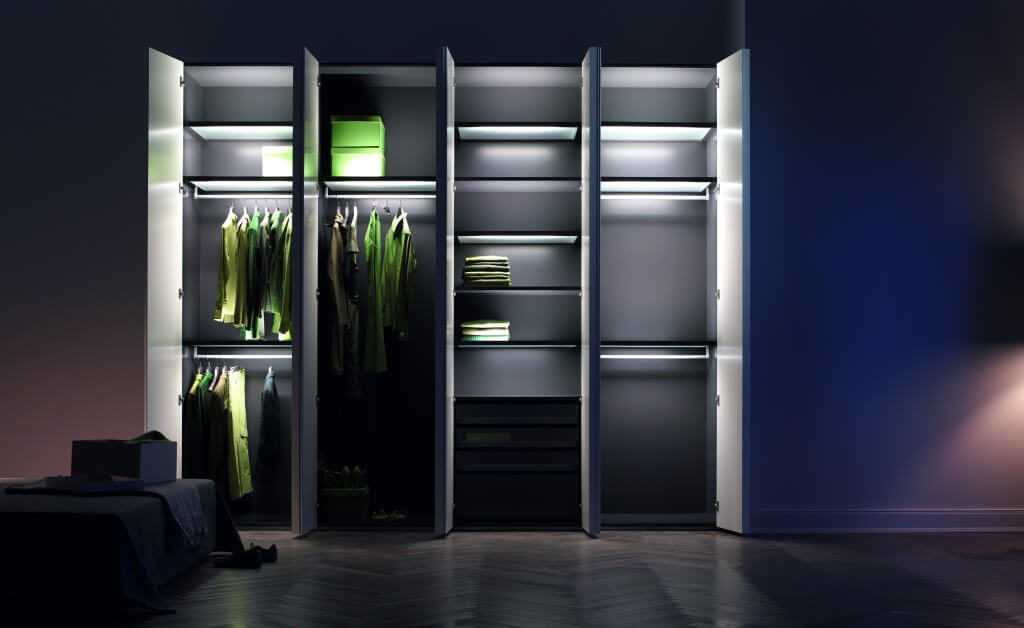

Схема сборки и подключения LED подсветки шкафа светодиодной лентой

Чтобы сделать мебельное освещение своими руками следует придерживаться двух основных правил:

  • соблюдать полярность;
  • участки ленты длиной свыше 5 метров подключать исключительно параллельно.

Элементарная схема сборки одноцветной осветительной системы состоит из таких элементов, как светодиодная полоса и блок питания. Последовательность выполнения работ:

  • отмерить и отрезать необходимый метраж ленты (на лицевой стороне полосы имеется маркировка, указывающая места для реза);
  • закрепить светодиодную полосу на месте монтажа;
  • подключить к ленте блок питания;
  • установить и подключить выключатель.

Схема сборки многоцветной светодиодной ленты предусматривает наличие контролера, который располагается между блоком питания и полосой светодиодов.

Подсветка дверей авто — Opel

Подсветка в двери с логотипом Opel — свежий, нестандартный вариант тюнинга!

Цена указана за комплект из двух подсветок дверей.

Подсветка дверей с логотипом Opel является новинкой в мире автомобильного тюнинга! Подсветка с лого представляет из себя мини-проектор в котором свет проходит через специальное маленькое изображение на микрофильме (пленка, как в диафильме) и проецирует его на асфальт. Проецируемая картинка цветная, имеет размеры примерно 50см в диаметре (зависит от расстояния до земли) и выглядит великолепно. Подсветка с логотипом Opel подключается к штатной подсветке авто и картинка появляется тогда, когда вы открываете дверь, и исчезает, когда дверь закрывается.

Источником света в мини-проекторе служит мощный светодиод 7W от фирмы Cree. В комплекте 2 проектора, рассчитанных на установку в 2 двери автомобиля. Процесс установки прост: снимается обшивка двери (карта); в нижней части (в дне) при помощи фрезы делается отверстие; вставляется проектор и фиксируется специальными зажимами, идущими в комплекте; протягивается и подключается провод.

Параметры подсветки дверей с логотипом Opel , врезная 7W:

  • Пакет включает 2 светодиодных LED подсветки дверей в упаковке.
  • Размер проектора: длинна 4см, диаметр 2см.
  • Установлен CREE Диод.
  • Напряжение: DC 12V.
  • Выходная мощность: 7W (Вт). Подсветка логотипная, дверная пятого поколения.
  • Вес: 160г.
  • Световой поток: 250LM.
  • Рабочая температура: от -40 градусов

105 градусов.

Время жизни диодов установленных подсветке логотипа в двери авто от фирмы Cree : 30000 часов непрерывной работы.
Подсветка логотипа в двери автомобиля водонепроницаема по международному стандарту IP65.
Ударопрочный, корпус выполнен из алюминия, все соединения имеют прорезиненную основу.
Автоматическое отключение подсветки логотипа в двери через 5 минут, если ваша машина стоит в сервисе с открытыми дверями, экономия эл.энергии.
Ферритовые фильтры установленные в питании светодиодной подсветки дверей с логотипом, полностью ограничивает воздействие на чувствительную к помехам электронику автомобиля.
Подсветка логотипа в двери автомобиля обладает высоким качеством.
Светящаяся проекция логотипа в двери подразумевает Plug & Play легкую установку.
High яркости.
Корея

Подсветка дверных карт и вежливая подсветка открытие дверей

Доброго всем дня! В этой статье я хочу вам рассказать, как можно сделать подсветку двери и подсветку габаритов двери. На днях я собрался делать шумоизоляцию дверей и поэтому решил сначала сделать электрическую часть.

Подсветку буду делать из светодиодов синих и белых. Корпусами для светодиодов с пользу из клипс, подобрал под размер и обрезал их.

Дырки сверлом сверлить было неудобно, поэтому откинул дрель и сверлил вручную.

Проложил проводку, подключил светодиоды, замотал все хорошо матерчатой изолентой и закрепил хомутиками. Вот так выглядит подсветка ручки двери.

Пригодился и разъем от старого жесткого диска, его и использовал.

Чтобы сделать габариты дверей применил плафоны от автомобиля Ланос, каталожный номер плафонов 96247398.

Мысль была такая, что бы все это светило при выключенном зажигании. То есть, например, заглушил автомобиль выдернул ключ, открыл дверь загорелась подсветка, закрыл дверь погасла. Подсоединять такую подсветку одним из вариантов, можно было например к плафона салона, но я решил подсоединить её к левой двери, просто мне так было проще.

Для того, чтобы вырезать места под плафоны в дверных картах я сначала сделал шаблон. Вырезал места, подогнал их надфилем и вставил плафоны.

Поскольку было изначально решено было делать шумоизоляцию дверей, то сами плафоны нужно было как то изолировать от шумки. Я взял подрозетники, подогнал их, то есть обрезал по высоте, проклеил скотчем алюминиевым и сделала в них плафоны.

Не забываем про предохранители, вместе с предохранителями я поставил и выключатель на всякий случай, вдруг когда нибудь понадобится отключить подсветку.

Концевик двери пришлось делать на герконе. А сам магнит спрятать в торпеде.

Вот такой получился результат.

Спасибо всем за внимание! Возможно, кому то эта идея и пригодится, буду только рад

Что понадобится?

В данной статье подробно остановимся на светодиодной подсветке шкафа. Данный вариант легко реализуется своими руками в шкафу, как купейного, так и распашного типа. Для этого нам понадобится:

  • светодиодная лента с блоком питания (60-200 руб./м+200 руб.);
  • алюминиевый профиль (по желанию) (150 руб./м);
  • концевой выключатель (50 руб.);
  • провод типа ШВВП 2х0,75 (15 руб./м);
  • выключатель (100 руб.).

Теперь рассмотрим каждый компонент отдельно. Светодиодную ленту желательно приобрести нейтрального белого света, чтобы меньше искажался оттенок освещаемых вещей. Если она собрана на светодиодах SMD 3528, то в качестве основы можно использовать любой материал (ДСП шкафа, пластик). Для отвода тепла от чипов большей мощности потребуется небольшой радиатор в виде алюминиевого профиля.

В самом простом варианте светодиодная лента клеится непосредственно к потолочному листу ДСП за верхней направляющей, по которой скользят раздвижные двери. Но существуют направляющие, которые не полностью скрывают световой поток и часть его попадает в поле зрения и ослепляет человека. В таком случае следует применить пластиковый уголок, на одну полку которого клеят светодиодную ленту, а другая препятствует прохождению света наружу. Для большего эффекта вертикальную полку уголка с внутренней стороны оклеивают светоотражающим скотчем.

Тот, кто на первое место ставит эстетическую составляющую, в качестве основания для светодиодной ленты должен использовать алюминиевый профиль с рассеивателем. Он одновременно выполняет полезную и декоративную функцию: препятствует быстрой деградации кристаллов и гармонично сливается с конструкцией шкафа. Микровыключатель (концевик) необходим для включения/отключения света при открывании дверей. В шкафу-купе удобно установить два концевика симметрично с обеих сторон, чтобы разделить подсветку на две части. Каждый из них должен выдерживать максимальный ток нагрузки. Для шкафа длиной до 3 метров, потребление мощной светодиодной ленты не превысит 5А, 12В.

Необходимое количество провода зависит от удалённости распределительной коробки/розетки от шкафа. Для управления освещением можно задействовать как настенный, так и кнопочный выключатель на проводе.

Подключение

Дополнительная подсветка в дверях должна работать по аналогии со штатным плафоном освещения. То есть, чтобы включалась при открытии двери и потухала при закрытии. Для этого выполняем подключение по одной из схем.

Выполнить подключение к штатному плафону освещения ЭРА-ГЛОНАСС:

  • 11 и 14(бело-розовые) — +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
  • 15(черный или сине-черный) — «масса».
  • 17 (белый)— «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

К центральному блоку кузовной электроники (ЦБКЭ). На Lada XRAY он находится у ног водителя слева, а на Лада Веста — за бардачком.

  • Колодка P1 контактС4 (толстый красный провод) — 12 В при снятии с охраны.
  • Колодка P1 контактС6 (белый провод) — плавно появляется «масса» при открытии двери.

Прокладываем провода:

  • Из двери в салон проводку проводим через штатные резиновые гофры (в которой располагается акустический провод динамика).
  • Выводим провода к плафону под обшивку потолка (под накладками стоек дверей).

Проверяем подсветку, открывая любую из дверей автомобиля.

А что думаете вы на счет такой доработки Весты и XRAY? Кстати, аналогичным образом можно подключить подсветку для пола в салоне автомобиля или дополнительный плафон освещения для пассажиров заднего ряда.

Фото: бортовой журнал Raiven-Tumen

Ключевые слова: двери лада веста | двери lada xray | внешняя подсветка лада веста | внешняя подсветка Lada XRAY

9

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Какие автомобили LADA меньше всего теряют в цене по итогам I кв. 2020г.

Чем хороша Лада Икс рей

Сравнительный тест Lada XRAY Cross, Lada Vesta SW Cross и Chevrolet Niva

Как снять штатную магнитолу или ММС на Лада Гранта

Установка разных вариантов подсветки

Точечные диоды

К одной из ножек диода припаивают резистор. Далее припаивают провода и обматывают открытую проводку изолентой. На расстоянии около 20 см делают клеммное соединение. Светодиоды готовы к установке.

Теперь готовят место для монтажа. Если речь идет о ручках салона, то потребуется снять обшивку и в месте монтажа сделать маленькое отверстие. Отверстие должно быть такого диаметра, чтобы диод держался в нем довольно плотно. При желании можно будет приклеить диод клеем «Момент».

Проводку протягивают под обшивкой в салон таким образом, чтобы впоследствии ее можно было подключить. Таким же образом точечные диоды устанавливают в любом месте салона.

Светодиодная лента

Установить в салоне автомобиля светодиодную подсветку не сложно. Место предполагаемого монтажа измеряют и отрезают ленту соответствующей длины. Разрезы производят с помощью ножниц по специальным перепонкам.

ВНИМАНИЕ! Если ленты взять больше, чем нужно, она плохо закрепится и в дальнейшем будет провисать. Поэтому лучше отрезать чуть меньше ленты, чем было запланировано. К краям подготовленных отрезков припаивают проводку, проверяют работоспособность конструкции, подключив ее к питанию, после чего переходят к монтажу

Для наилучшего сцепления ленты с пластиковой поверхностью место крепления ленты обезжиривают. Для этого обезжириватель наносят на тряпку, протирают нужный участок и оставляют его на 3-5 минуты до полного высыхания. После этого со светодиодной ленты снимают защитную пленку и приклеивают полоску в нужном месте. Если на ленте нет защитной пленки и липкой поверхности, то для ее монтажа потребуется клей «Момент»

К краям подготовленных отрезков припаивают проводку, проверяют работоспособность конструкции, подключив ее к питанию, после чего переходят к монтажу. Для наилучшего сцепления ленты с пластиковой поверхностью место крепления ленты обезжиривают. Для этого обезжириватель наносят на тряпку, протирают нужный участок и оставляют его на 3-5 минуты до полного высыхания. После этого со светодиодной ленты снимают защитную пленку и приклеивают полоску в нужном месте. Если на ленте нет защитной пленки и липкой поверхности, то для ее монтажа потребуется клей «Момент».

Описанный выше алгоритм подходит для монтажа освещения на прямых поверхностях. Если нужно установить подсветку на участке с изгибом, то придется повозиться. Дело в том, что перегибать светодиодную ленту не желательно даже под углом 90 градусов. Поэтому нужно будет отрезать два кусочка нужной длины, зачистить края и спаять их в местах сгибов. На место пайки надевают термоусадочную трубку и подогревают ее. К внешнему краю светодиодной ленты припаивают проводки, изолируют их и устанавливают ленту в нужное место.

Неоновые лампы

Неоновые лампы следует устанавливать в местах, где риск их механического повреждения сводится к нулю. К примеру, для подсветки подкапотного пространства. Для монтажа понадобятся следующие инструменты и материалы:

  • неоновые лампы;
  • алюминиевый уголок;
  • капроновые хомуты для крепления;
  • саморезы.

Если на лампе есть разъем для подключения к прикуривателю, его обрезают и зачищают контакты. От алюминиевого уголка отпиливают кусок, который по длине совпадает с лампой. Уголок прикручивают под торпеду, к нему с помощью хомутов крепят неоновые лампы. Таким же образом лампы крепят под бардачком и под задними сиденьями. Проводку прячут под обшивку автомобиля и протягивают к торпеде.

Какие бывают подсветки дверей

Перед выбором для своего авто такой системы, нужно сначала узнать как можно больше о тех вариантах, которые предлагает рынок. Их нужно сравнить, выявить сходства и отличия, а потом сделать выбор.

Для начала, нужно знать об осветительных устройствах то, что они могут различаться по типу использования. Для одних нужна интеграция с электричеством автомобиля, другие работают в автономном режиме, а помогают им в этом батарейки.

Понятно, что устанавливать легче всего мобильные устройства, так как их можно установить в любом месте. Но помните, что тогда придется постоянно докупать новые батареи или аккумуляторы.

Осветительные элементы также отличаются. На сегодняшний день существует несколько вариантов. Очень популярны светодиодные подсветки, лазерные. Подсветки из неона менее востребованы, но тоже встречаются.

Выбирать такую продукцию нужно строго индивидуально, но будет не лишним и знание обо всех предложениях на рынке.

Подсветка дверей с логотипом автомобиля

Более интересным вариантом является лазерная подсветка дверей с логотипом автомобиля. То есть при открытых дверях зажигается специальное устройство, которое проецирует на землю рядом с авто его логотип. Для этого используется специальный лазерный проектор.

Ещё каких-то лет десять назад использование лазеров для автомобильного тюнинга казалось чем-то фантастическим. Сегодня же это повседневное явление. Любой водитель автомобиля имеет возможность оснастить своего «железного коня» таким устройством.

В современных моделях используется беспроводная система, что также удобно при монтаже своими руками и эксплуатации. Беспроводная система не требует подключения проектора к штатной системе освещения салона авто. Для питания такого проектора используются обычные элементы питания, проще говоря, батарейки. Для срабатывания беспроводная система использует принцип магнита.

При установке своими руками обозначаем места для монтажа магнита и самого проектора. Тщательно обезжириваем эти участки и приклеиваем устройства двухсторонним скотчем. Магнит должен крепиться согласно инструкции, идущей в комплектации с проектором так, чтобы беспроводная система управления проектором эффективно срабатывала.

Установка подсветки дверей с логотипом

Как показала практика, беспроводная система управления во многом удобнее и эффективнее проводной. Беспроводная система не требует лишних операций при подключении, прокладывании коммутации, имеет меньше возможностей выйти из строя по причине нарушения целостности коммутации. В большинстве современных проекторов используется именно беспроводная система управления.

Лазерная подсветка дверей

Проекторы логотипов автомобилей в интернет-магазине AVEL

  • AUDI;
  • KIA;
  • Citroen;
  • Lada;
  • Mazda;
  • Renault;
  • Volvo;
  • Honda;
  • Chevrolet;
  • Opel;
  • Suzuki.

Ассортимент постоянно расширяется, поэтому если вы не нашли марки своего автомобиля, звоните нам и мы постараемся вам помочь.

Установленная в дверь штатная подсветка с логотипом делает ваш автомобиль заметным, узнаваемым и оригинальным. У нас вы можете купить такое оборудование по доступным ценам. Кроме того, мы всегда проверяем качество товара перед отправкой, а значит, гарантируем вам получение надежной и долговечной продукции.

По всем вопросам вы можете обращаться к нам по телефонам, указанным на сайте или оставить заявку на обратный звонок.

Установка своими руками светодиодного освещения

Для того чтобы справиться с работой, нам потребуются:

  • термоусадочная труба;
  • электрические провода;
  • светодиодная лента и диодные фонари.

Монтаж осуществляется, как правило, на приборной панели, в местах, где расположены светильники и штатные осветительные элементы. Их можно при желании просто заменить светодиодами. Цоколь у диодного фонаря такой же, как у штатной лампы, поэтому замена выполняется без каких-либо трудностей.

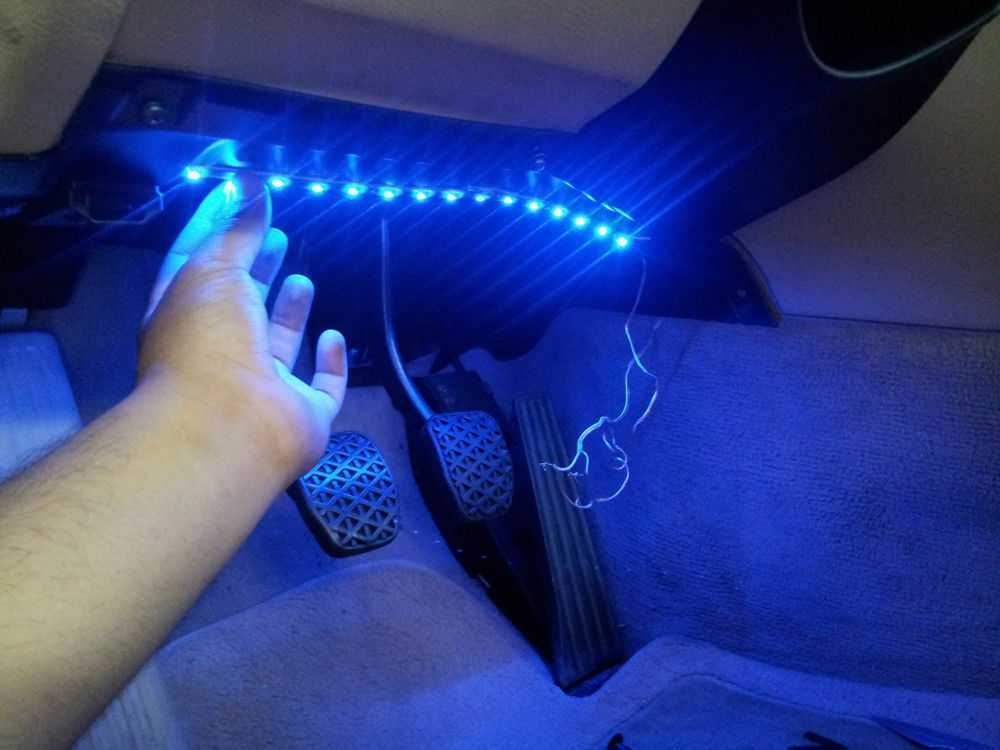

Далее нужно установить ленту внизу в области ног и по периметру верха автомобиля. После необходимых измерений отрезаем то количество ленты, которое необходимо. Разрезы следует осуществлять на участках, где расположены контакты для пайки.

При замере нужно предусмотреть некоторый избыток проводов для запаса. Отрезав и выполнив пайку к контактам ленты, необходимо надеть термоусадочную трубу и выполнить прогревание при помощи фена, пока не будет усадки. Следующие фрагменты обрабатываем похожим образом.

Подключение нужно осуществлять через RGB-блок контейнер или тем же способом, что и неоновые фонари. Это обеспечит срабатывание освещения при открытии дверей машины

Здесь очень важно соблюдать правильную полярность — об этом говорилось выше

После подключения своими руками подсветка дверей автомобиля будет готова к использованию — проверьте её работу. Если всё в порядке, вас можно поздравить с успехом.

Подсветка днища – эффект полёта

Среди всех вариантов дополнительного внешнего освещения автомобиля наиболее распространённым считается подсветка днища с использованием светодиодов. Сразу стоит сказать, что это весьма дорогое удовольствие, но с другой стороны это именно тот случай, когда деньги тратятся на создание узнаваемого издалека автомобиля. Продуманное размещение светодиодов на днище может создать эффект полёта авто над дорожным полотном, а это весьма эффектно и красиво.

Работа по созданию подсветки днища сопряжена с рядом сложностей, которые связаны с постоянным механическим воздействием окружающей среды (песок, камни, мусор, химикаты, вода) на эту зону машины

Установка светодиодного освещения

А теперь рассмотрим, как сделать подсветку дверей авто с применением светодиодной ленты. Это источник освещения, хотя и дороже неоновых аналогов, гораздо долговечнее, надежнее и проще в монтаже. Поскольку имеющаяся в продаже лента оснащается самоклеющимся покрытием, при её монтаже каких-либо дополнительных крепёжных элементов не потребуется.

В продаже имеются готовые изделия, предназначенные именно для монтажа на двери автомобиля, но стоимость таких изделий гораздо выше, чем обычных лент такого же метража. Так что если вы хотите сэкономить, то придётся усложнить себе задачу – для монтажа придётся использовать паяльник.

Итак, для работы нам потребуется собственно светодиодная лента, термоусадочная трубка и электропроводка. Начинаем с демонтажа накладок, устанавливаем на их место ленту, отмеряем необходимую длину с небольшим запасом и отрезаем нужный кусок.

Припаиваем к одному концу ленты два провода, плюсовой и минусовый, чтобы было удобно производить замену в случае необходимости, припаиваем клемму типа «мама». Затем готовим четыре провода, изолируем их концы посредством термоусадочной трубки, припаиваем клемму типа «папа».

На каждую дверь электропровод с разъёмом «папа» выводим через дверную петлю, затем подтягиваем минусовые электропровода к концевику двери, чтобы освещалась именно та сторона порога, с которой открывается дверь. Точно такую же операцию производим со второй дверью.

Осталось присоединить минусовые провода с светодиодной лентой, а плюсовые – к любому плюсовому источнику питания (например, к проводке освещения, плюсовой клемме аккумулятора или прикуривателю). Главное – не «напортачить» с полярностью. Хотя в этом случае никаких серьёзных последствий не будет, но перепаивать придётся.

Теперь можно проверить результаты вашей работы. Светодиоды должны загораться при открытии дверей. Если так и происходит, устанавливаем обшивку на штатное место и гордимся своим мастерством.

Аналогичным образом можно сделать своими руками подсветку ручек дверей в авто, пространства у ног водителя или торпедо. При желании минусовые провода можно вывести на свободную кнопку, и тогда подсветка будет включаться по вашему желанию.

В последнее время набирает популярность лазерная подсветка двери автомобиля с логотипом машины. Такие комплекты имеются в продаже, они состоят из лазерного проектора и миниатюрного сенсора.

Монтаж очень прост и не потребует никаких сверлений: двухсторонним скотчем приклеиваем к нижней части дверцы лазерный проектор (приобретать нужно с логотипом вашего бренда), к обшивке порога прикрепляем внутренний сенсор, который будет срабатывать при открытии и выключать проектор при закрытии дверей.

Подключение светодиодной ленты

Как подобрать качественную ленту читайте в отдельной статье.

Для
создания хорошего светового потока рекомендуется выбирать подсветку с
кристаллами SMD 2835.

Не путайте их с SMD 3528.

Мощность
в отличие от подсветки для парящего потолка, где обычно достаточно 9,6Вт/м,
подбирайте от 14,4Вт/м и выше.

Предварительно
обезжирьте место наклейки Led ленты.

Перед монтажом неплохо бы посмотреть, все ли диоды горят, и нет ли каких дефектов. Попросту говоря, проверить работоспособность подсветки.

Если общей длины не хватает, то можно спаять и нарастить подсветку из нескольких отрезков.

После
пайки опять подаете напряжение и проверяете все ли работает.

Светодиодная
лента клеится очень легко и просто. Одной рукой сдираете нижнюю подложку, а
другой придавливаете ее к гладкой поверхности профиля.

Провода
питания выводятся через просверленное отверстие в самом начале световой линии.

Обязательно
изолируйте места пайки проводников. Это может быть как термоусадка, так и
просто изолента.

Если
у вас широкий световой профиль и вы хотите действительно полноценного
заливающего света, то имеет смысл наклеить ленту в два ряда.

При достаточно длинной подсветке (около 4-5м), рекомендуется запитывать ленту с двух сторон. То есть, провода от источника питания (+ и -) должны приходить как в начало ленты, так и в ее конец.

В этом случае все диоды будут светить одинаково. Иначе появится неприятный эффект, когда световая линия с одной стороны потолка будет ярче, чем с другой.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

https://youtube.com/watch?v=YCHvc3irFzk

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора

Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов

Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Подключение и установка блока питания

Заранее рассчитываете мощность и правильно подбираете блок питания.

Не
рекомендуется его прятать непосредственно за подвесным потолком.

При установке дешевых китайских моделей, такой источник постоянного напряжения в один “прекрасный” момент может бабахнуть с большим фейерверком.

Поэтому лучше один раз потратиться и купить блок от действительно зарекомендовавших себя производителей.

Также
при наличии всей проводки за натяжным потолком, не допускайте никаких
соединений на скрутке. Только прессовка, сварка или пайка.

После
монтажа блока питания проверяете работоспособность всей подсветки
непосредственно на потолке.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Мастер Дима Сучев
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
